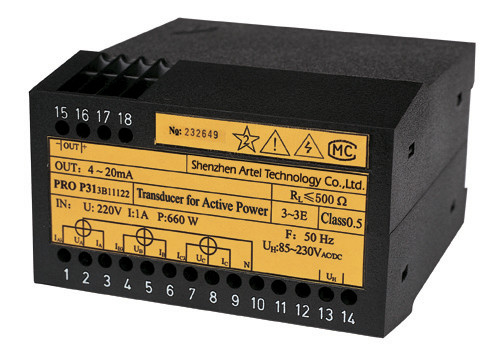

Transdutor de alta frequência da corrente elétrica para quantidades elétricas

Transdutor de alta frequência da corrente elétrica para quantidades elétricas

1. Descrição do produto

Pro transdutores da série para as quantidades elétricas, dispositivos fundamentais para a automatização de processo. Todos nossos instrumentos cumprem exigências e regulamentos da mais alta importância a respeito da compatibilidade eletromagnética e do isolamento seguro (padrão IEC688-1992 e padrão de GB/T 13850-1998). Os dispositivos foram desenvolvidos, fabricados e testados de acordo com o sistema ISO 9001 do controle de qualidade.

2. Especificação técnica

Precisão: Class0.2, 0,5

Fonte de alimentação auxiliar: 85V~265VDC/AC 24V~80VDC/AC

Estabilidade: Taxa anual ≤±0.2% da mudança

Capacidade de sobrecarga entrada:

Capacidade de sobrecarga contínua ≤1.5X

Tensão transiente Limit≤3X Limit≤30X atual da capacidade de sobrecarga

Saída:

Saída constante da tensão, resistor da carga    Rext≥250Ω

Saída atual constante, resistor da carga    Rext≤500Ω

Onda alterna: ≤18mV (Pico-pico)

Tempo de resposta: ≤300ms

Tensão relevante: ≤2.5kV

Temperatura de funcionamento: -10℃~+55℃

Temperatura de armazenamento: -40℃~+85℃

Humidade relativa do meio anual: ≤90%RH

A instalação: Trilho do RUÍDO 35mm

Tamanho: 105mm×69mm×112mm

Período de garantia: 2 anos

3. dados técnicos

Tensão entrada: 100V, 200V

Espaço de medição: 45-20-55Hz, 48-50-52Hz, 49-50-51Hz, 55-60-65Hz, 58-60-62Hz, 59-60-61Hz,

360-400-440Hz, 384-400-416Hz, 392-400-408Hz

Saída: 0-±1V/±5V/±10V, 0-±1mA/±10mA/±20mA, 4-20mA, 4-12-20mA

4. fiação
