O calibrador 100A do medidor da energia do equipamento de teste de alta tensão para detecta o erro diário

O calibrador 100A do medidor da energia do equipamento de teste de alta tensão para detecta o erro diário

Perfil

AT6025 é apropriado para os departamentos da medida do corporaçõ da fonte de alimentação, nacionais

a instituição da medida a todos os níveis, e fabricante do medidor da energia, etc.

Função principal:

Calibre todo o tipo único/medidor ativo e reactivo eletrônico/indutivo trifásico da energia;

Automaticamente ou de uma etapa teste manualmente o erro básico, rastejando, começando, desvio padrão de

escolha/medidor trifásico da energia, esquema de calibragem definido pelo utilizador das economias na auto calibração;

As variáveis do apoio influenciam testes, como: Tensão, freqüência, harmónicos, seqüência de fase reversa,

Desequilíbrio da tensão, etc.

Testes especiais do apoio no tipo teste do medidor da energia, como: fase que provocam, trem de pulso que provocam, etc.

Protocolo de comunicação do apoio DLT-645, multitesting do medidor multifunction como: indicação da procura

erro, erro do ciclo da procura, erro do interruptor da franja horária, erro da energia do período diferente da tarifa, etc.

Com OCXO, o erro diário do medidor da energia pode ser detectado;

Output òs harmónicos de ~63rd.

Características principais:

8" tela de toque da cor, conectam amigável, fácil de operar;

Equipado com a relação de RS232, de Ethernet, e de WiFi, AT6025 pode uma ou outra operação autônoma do apoio,

Controle do PC ou controle terminal sem fio acessível;

Comunique-se com os medidores testados com RS-485;

Calcule automaticamente o erro do medidor, e os dados relacionados podem ser transferidos através do U-disco;

A autoprotecção, alarmando e indicando o lugar da sobrecarga para o equipamento output a sobrecarga, tensão procura um caminho mais curto, aberto-circuito atual;

Automaticamente detecte, diagnostique e alarme para a falha.

Remotamente actualizando em linha, consiga facilmente a actualização do software;

Apoie a calibragem pelo userself.

Datilografe

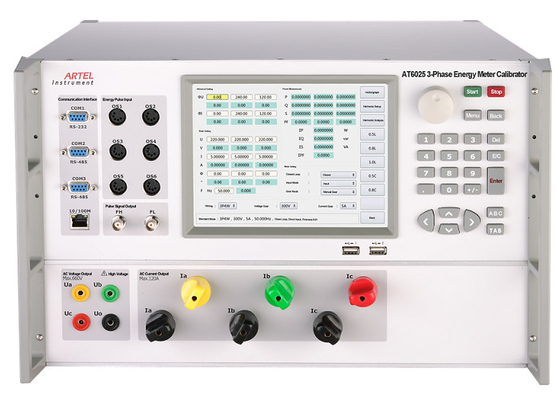

Calibrador do medidor da energia da 3-fase de AT6025C (100A), classe 0,05

Calibrador do medidor da energia da 3-fase de AT6025B (100A), classe 0,1

Especificação técnica

Tensão AC Output:

Escala: 100V, 220V, 380V;

Ajustando a escala: (0~120) %RG, RG referem a escala;

Ajustando a definição: 0.01%RG, 0.1%RG, 1%RG, ou 10% RG;

Estabilidade: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1);

Distorção: ≤0.2% (carga não capacitiva);

Carga da saída máxima: 20VA cada fase;

Precisão: 0.05%RG (classe 0,05), 0.1%RG (classe 0,1);

Saída atual da C.A.:

Escala: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Ajustando a escala: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Ajustando a definição: 0.01%RG, 0.1%RG, 1%RG, ou 10% RG;

Estabilidade: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Distorção: ≤0.2% (carga não capacitiva);

Carga da saída máxima: 120VA (escala 100A)

Precisão: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Saídas de potência

Estabilidade das saídas de potência: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Precisão da medida poder ativo/reactivo: 0.05%RG;

Saída da fase

Saída que ajusta a escala: 0°~360°;

Saída que ajusta a definição: 10°, 1°, 0.1°, ou 0.01°;

Definição: 0.01°;

Precisão da medida: 0.05°.

Fator de poder output:

Ajustando a escala: -1 ~ 0 ~ +1;

Definição de medição: 0,0001;

Precisão da medida: 0,0005

Saída da freqüência

Ajustando a escala: 40Hz ~70Hz;

Saída que ajusta a definição: 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz;

Definição: 0.001Hz;

Precisão: 0,002 hertz.

Ajuste do harmónico

Ordem do harmónico: ò ~63rd

Amplitude do harmónico: 0~40%

Ângulo do harmónico: 0°~359.99°

Erro ajustado do harmónico: 2~31times: ≤±0.1%, 32~63 vezes: ≤±0.2%;

Medida do erro da energia:

Limite básico do erro da energia ativa:

±0.05%RD (tensão 15V~660V, 0.02A~120A atual, PF≥0.5);

±0.1%RD (tensão 15V~660V, 0.01A~0.02A atual, PF=1);

Limite básico do erro da energia reactiva:

±0.1%RD (tensão 15V~660V, 0.02A~120A atual, PF≥0.5);

±0.2%RD (tensão 15V~660V, 0.01A~0.02A atual, PF=1);

Entrada do pulso da energia

Pulso de entrada: active de 3 canais, 3 canais reactivos

Outros parâmetros:

Fonte de alimentação: 90-265VAC/DC

Freqüência do poder: 50Hz~60Hz

Consumo de potência: 50VA~1000VA

Condição do ambiente: 20℃~30℃, umidade: RH≤85%

Ambiente do armazenamento: -20℃~50℃

Tamanho: 600mm (L)× 440mm (W)× 266mm (H)

Peso: 35kg
