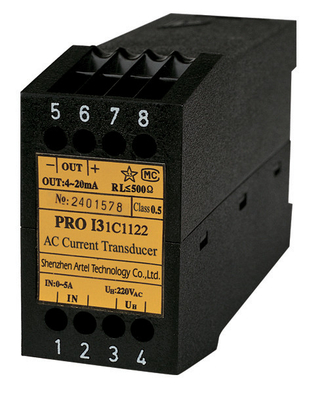

PRO ISO elétrico 9001 do transdutor GB/T 13850-1998 da tensão AC

PRO ISO elétrico 9001 do transdutor GB/T 13850-1998 da tensão AC

1. Descrição do produto

Pro transdutores da série para as quantidades elétricas, dispositivos fundamentais para a automatização de processo. Todos nossos instrumentos cumprem exigências e regulamentos da mais alta importância a respeito da compatibilidade eletromagnética e do isolamento seguro (padrão IEC688-1992 e padrão de GB/T 13850-1998). Os dispositivos foram desenvolvidos, fabricados e testados de acordo com o sistema ISO 9001 do controle de qualidade.

2. Especificação técnica

Precisão: Class0.2, 0,5

Fonte de alimentação auxiliar: 85V~265VDC/AC 24V~80VDC/AC

Estabilidade: Taxa anual ≤±0.2% da mudança

Capacidade de sobrecarga entrada:

Capacidade de sobrecarga contínua ≤1.5 X

Tensão transiente Limit≤3X Limit≤30X atual da capacidade de sobrecarga

Saída:

Saída constante da tensão, resistor da carga    Rext≥250Ω

Saída atual constante, resistor da carga    Rext≤500Ω

Onda alterna: ≤18mV (Pico-pico)

Tempo de resposta: ≤300ms

Tensão relevante: ≤2.5kV

Temperatura de funcionamento: -10℃~+55℃

Temperatura de armazenamento: -40℃~+85℃

Humidade relativa do meio anual: ≤90%RH

A instalação: Trilho do RUÍDO 35mm

Tamanho: 35mm×69mm×110mm

Período de garantia: 2 anos

3. dados técnicos

Entrada: 0~100V/0~120V/0~220V/0~380V/0~500V/0~600V

Saída: 4~20mA, 4~20mA (2-fio), 0~20mA, 0~10mA, 0~1mA, 0~5V, 0~10V, 0-1V

4. prender

PRO diagrama de fiação U31

Saída da “SAÍDA” na correspondência

“DENTRO”    Variáveis atuais entradas

“UH”    Fonte de alimentação auxiliar

Nota: o transdutor do 2-fio apenas pode selecionar a fonte de alimentação 24VDC auxiliar e o sinal de saída 4-20mA.

PRO diagrama de fiação de U32 2in1

A, UC:   Variáveis da tensão entrada

UH:            Fonte de alimentação auxiliar

OA+, OC+:    Ânodo da saída na correspondência a A, UC

OA, OC:   Cátodo da saída na correspondência a A, UC

PRO diagrama de fiação de U33 3in1

A, UB, UC:   Variáveis da tensão entrada

UH:          Fonte de alimentação auxiliar

OA, OB, OC:  Saída na correspondência a A, UB, UC

COM:        Terminal comum
