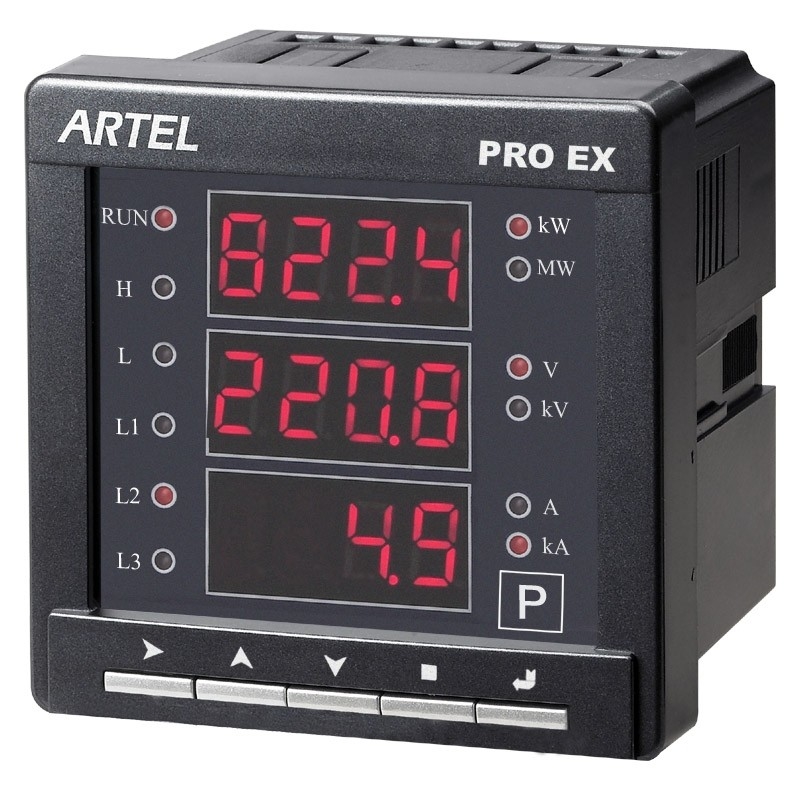

3 medidores de painel de Digitas da fase

1. Dados técnicos

Conexão: 3P3W, 3P4W

Tensão de entrada: 57.7~600VAC

Espaço da pinta: 0.1~6500

Freqüência: 50/60Hz

Escala da exposição: 0~9999kV

2. Perfil

O PRO medidor de painel digital EX é um instrumento inteligente que integre com projeto modular da indicação digital, saída análoga, RS485, sobre o registro do alarme do limite e a saída do relé. O instrumento cumpre o padrão de GB/T13978-2008, de GB/T 13850-1998, o padrão GB/T 17626.5-2008, IEC1010 e EN61010.

3. Diagrama de fiação

PRO U53 EX 3P4W

Nota: Quando é 3P3W, a linha N não pode ser conectada e o terminal 7# (N) é curto circuitado com terminal

9# (L2)

4. Outros parâmetros:

Temperatura da operação: -10℃~55℃

Umidade da operação: ≤ 95% (não-condensação)

Temperatura de armazenamento: -40℃~85℃;

Umidade do armazenamento: ≤ 95%

Tamanho dimensional: EX53: 96*96*76mm

A instalação: Montagem de painel.

Tamanho da instalação EX53: 91*91mm
