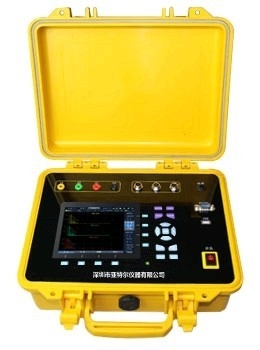

Tela de toque portátil do verificador 5.7inch do medidor de poder do harmónico da bateria de Li

Tela de toque portátil do verificador 5.7inch do medidor de poder do harmónico da bateria de Li

Perfil

AT8011 é apropriado para o departamento do corporaçõ da fonte de alimentação, de operação da grade e o industrial e mineração

empresa para medir e analisar a qualidade do poder.

Função de Mian

Com várias relações da operação, AT8011 pode medir 3P3W e 3P4W a tensão, corrente, freqüência, ângulo de fase, fator de poder, poder ativo, poder reactivo, poder aparente.

A medida do tempo real e analisa harmónicos, e o òs índice e distorção dos harmónicos de ~63rd igualmente podem ser medidos;

Indique a forma de onda do tempo real de cada fase;

Indique o diagrama do vetor do tempo real, fácil verificar a fiação no local, possa identificar prender automaticamente;

Meça vários fenômenos da qualidade do poder, grave e analise eventos da qualidade do poder.

Características principais

5,6' polegada, 640×480 matriz de pontos LCD, exposições a sugestão da operação e dados medidos;

Bateria de Li da grande capacidade, o tempo de funcionamento contínuo mais de 7 horas;

IEC padrão 61000-4-30;

Medida do tempo real e parâmetros elétricos básicos gravados, harmónico, cintilação, tensão/desequilíbrio atual

relação, inchamento/mergulho, sobre a tensão, sob a tensão, tensão máxima e assim por diante;

Várias circunstâncias de provocação ajustadas para gravar ondas e eventos da falha;

Função da autoprotecção, seguro e seguro;

O peso da máquina é menos do que 5Kg, compacto e peso leve, fácil levar;

Apoio que calibra pelo userself.

Especificação técnica

Medida da tensão

Canais: 4 (3 fases + pontos mortos, AC/DC)

Tensão nominal: C.A. 50-380Vrms

Escala de medição máxima: 500Vrms

Escala de freqüência: 42.5Hz-69Hz

Impedância da entrada: 1.5MΩ/5pF

Consumo de potência máximo: ≤0.035VA/phase (230V)

Capacidade de sobrecarga: 1kVAC continuamente, 5kV/1s não continuamente

Força da isolação: 2.5kVAC, 50Hz/1min

Medida atual

Canais: 4 (incluindo 1 entrada atual do escapamento do canal)

Corrente de entrada: 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Consumo de potência máximo: ≤0.01VA/phase

Força da isolação: 2.5kVAC, 50Hz/1min

Sistema da amostra

Definição da amostra: ciclo 4096 digits/10 (50Hz), ciclo 4096 digits/12 (60Hz), 24 interruptores do A/D dos dígitos,

quais se conformam IEC61000-4-30 à classe padrão A

Precisão

Artigo		Escala	Precisão	Nota
Tensão		0-500V	0,1%
Braçadeira atual		10A/100mV, 100A/100mV,	0,5%	braçadeira
		1000A/100mV, 3000A/ 100mV	1,0%	flexível
Freqüência		42.5-69Hz	0.005Hz
Fator máximo da tensão		0-2.8	2%
Fator máximo atual		0-10	2%
desequilíbrio da tensão de 3 fases (Seqüência negativa e zero)		0-100%	0,2%
desequilíbrio atual de 3 fases (Seqüência negativa e zero)		0-100%	0,5%
Fator de poder		-1.0000-0-1.0000	±0.005
Fator de poder do deslocamento		-1.0000-0-1.0000	±0.01
Poder			1%
Energia		0-999999999.99999MWh	1%
Inter-harmónico do harmónico	Tensão relativa Tensão absoluta	0-100% 0,00 -500 Vrms	Uh≥1%UN: ±5%Uh Uh<1%UN: 0.05%UN
	Tensão relativa Tensão absoluta	0-100% Dependa da corrente braçadeira e relação	±0.1%±n×0.1% (±0.4%, relativo a r%) ±5%±5
	Poder relativo Poder absoluto	0-100% Dependa da corrente aperte o andratio	±n×2% ±5%±n×2%±10
	Ângulo de fase	0°-355.9°	±n×1.5°	±0.1°
	Freqüência	0-8800Hz	1Hz
RMS de meia onda		0.5-500Vrms	±0.2%
Cintilação		0-20	5%

Entrada/saída

Entrada de sinal remota: contato seco de 2 canais (considere diversos módulos, opcionais)

Relação homem-máquina

Tela de exposição: tela de toque 5.7inch, definição 640×480, 65535 cores

Modo de operação: tela de toque da introdução por teclado/rato

A exposição refresca:　1s

Reação chave: não mais do que 0.5s

Língua: Chinês/inglês

Armazenamento de dados

Capacidade do armazenamento de dados: 32G

Modo do ajuste do tempo (opcional): Sinal de tempo de GPS

Fonte de alimentação auxiliar

Bateria: contínuo não trabalhando nenhuma menos de 2 horas com carga completa, bateria interna

Tensão de entrada do adaptador da C.A.: 85VAC~265VAC, 50/60Hz ou 110VDC-370VDC

Tensão da saída do adaptador da C.A.: 15VDC/1.5A

Porto de comunicação

USB: 1 canal, padrão 2,0

Ethernet: 10M/100M

O outro parâmetro

Peso: 5kg
