Sistema atual da calibração do sinal

Sistema atual da calibração do sinal da tensão

Perfil

AT2100 é apropriado para que o fabricante do protetor do motor teste, auto-calibre e inspecione o produto, para melhorar a eficiência da produção e reduzir custos de gastos de fabricação.

Função principal

Calibre as funções de medição do protetor do motor, incluindo a tensão, a corrente, poder ativo, poder reactivo, fator de poder, freqüência e entrada análoga e saída;

Calibre as funções de protecção do protetor do motor, incluindo a proteção da tensão da falta, sobre a proteção, a corrente aterrar/escapamento, a desconexão da pinta e o tempo de execução atuais da proteção do motor;

Jejuam e a calibração e a inspeção eficientes na produção através das ferramentas especiais;

Cada dados da calibração podem ser exportados como primam tabela, fácil gravar e salvar;

Personalize várias funções da proteção do protetor do motor da baixa tensão que concorda os pedidos de usuários.

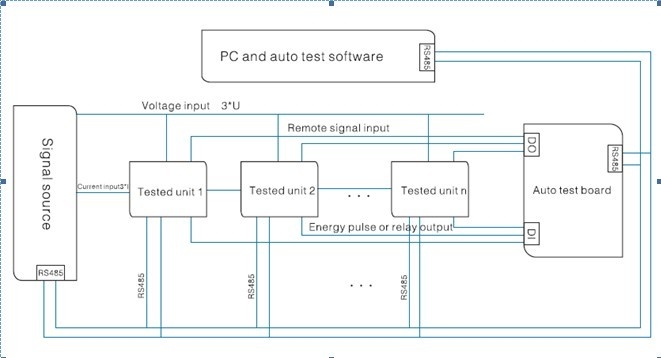

Sistema de teste

Fonte do sinal

O protetor que do motor da baixa tensão AT1015 o calibrador pode ser usado para output o sinal atual da tensão, o índice da saída do sinal pode ser personalizado.

Placa do entrada/saída

Sinal especial do I/O, inspeção análoga do sinal do entrada/saída 0~5V/4~20mA.

Cremalheira do trabalho feito com ferramentas

Aperte e fixe unidades testadas rapidamente, melhore a eficiência da produção e da inspeção; teste 8 unidades uma vez (a quantidade depende da exigência e do poder de usuário do laço testado).

Auto software da calibração e do teste

Exigência do computador: Processador central P31G, memória 512M, disco rígido 80G, sistema de Windows XP.

Modo da calibração: O software envia parâmetros de calibração às unidades testadas com o padrão interno do teste.

Modo da inspeção: O software tem os vários módulos da proteção (fora do tempo estipulado o começo, procura um caminho mais curto, travou o rotor, sobrecarga, térmica pela sobrecarga e assim por diante, igualmente pode adicionar os módulos que concordam a exigência), configura parâmetros da inspeção de cada módulo que concorda as necessidades de usuário, a inspeção pode ser feita manualmente ou automaticamente.

O software realiza a verificação da qualidade de unidades do teste de acordo com os parâmetros da execução que mediram pela placa do I/O e pelo padrão interno do teste (pode ser alterado e ajustado), e exporta então o número de série dos resultados da análise e das unidades do teste no formato de relatório do grupo, que é conveniente para a inspeção e a verificação dos dados.
