Analisador da qualidade da corrente eléctrica do TCP/IP para a Pre-manutenção do dispositivo

Analisador da qualidade da corrente eléctrica do TCP/IP para a Pre-manutenção do dispositivo

Perfil do produto

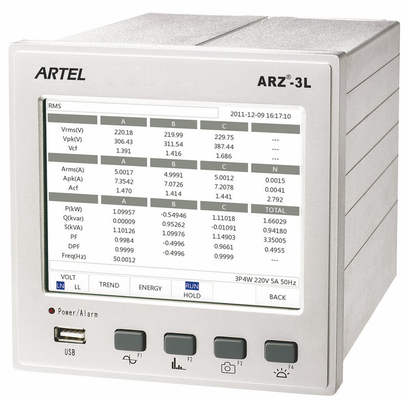

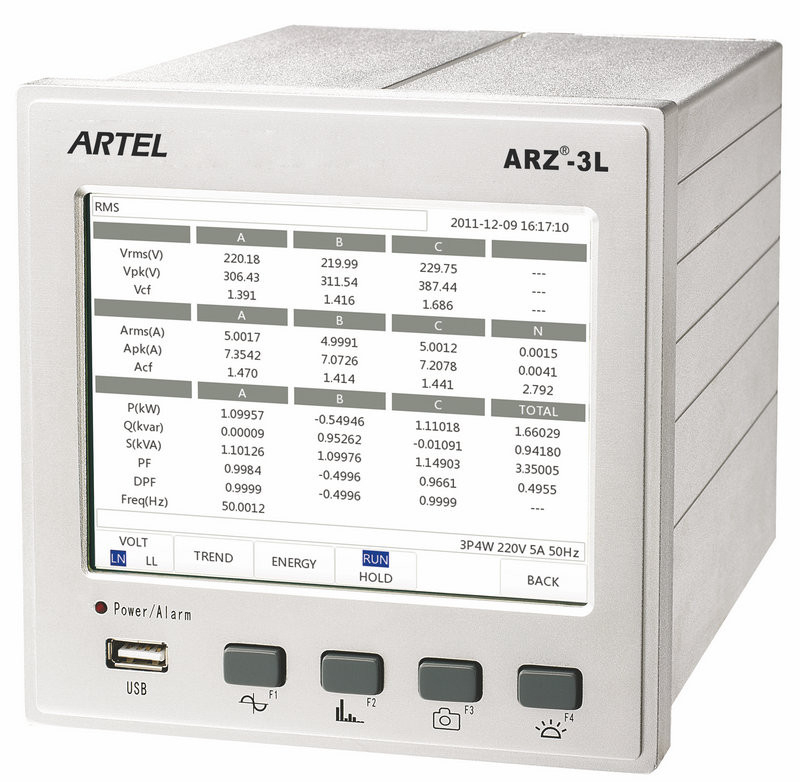

O analisador da qualidade do poder de ARZ®-3L é uma monitoração integrada, análise e dispositivo de controlo que oferece o parâmetro elétrico que mede, medida dos harmónicos e análise, amostra da forma de onda, medida do inchamento da tensão, mergulho, interrupção, relação desequilibrada tensão, procura, registro da falha, registro do evento, registro de dados. ARZ®-3L pode monitorar e detectar se a qualidade do poder cumpre o padrão do IEC e do EN.

ARZ®-3L pode trabalhar com nosso software da monitoração e da gestão da qualidade do poder para fornecer soluções da gestão de energia para empresas. Com sua capacidade de trabalhos em rede forte, ARZ®-3L pode indicar e gravar todos os registros de dados na carta interativa da tendência. Um relatório dos dados pode ser formado periòdicamente. O relatório pode ser usado para a análise de falhas, as estatísticas, e a finalidade da monitoração de tempo real.

Aplicação

>Detecção e gestão da qualidade do poder

>Análise do distúrbio, análise de falhas, pre-manutenção do dispositivo

>Registro e análise do prazo

>Análise de cargas do poder

>Avaliação e análise do consumo de energia

>Utilizando a sincronização de GPS para analisar a importância entre eventos em lugar diferentes

>Espaço aplicado: Sistema da fase monofásica e de corrente 3phase eléctrica

Funções principais

Precisão da medida

U, valor de I rms: 0,1%

U, mim valor máximo, fator máximo: 2%

Cintilação: 5%

Tensão desequilibrada e corrente desequilibrada: 0,2%

Freqüência: ±0.002Hz

Fator de poder: ±0.002

Poder: 0,1%

Energia: Energia ativa 0,05% IEC60687: 1992 (GB/T17883-1999)

Energia reactiva 0,05% IEC61268 (1995) (GB/T17882-1999)

Harmónicos: IEC61000-4-30 classe A

Inter-harmónicos: IEC61000-4-30 classe A

Relação

Especificação técnica

1. Entrada

entrada da corrente da.AC

Método de entrada: Transformadores atuais internos: 4 canais

Entrada nominal: 1A~5A rms

Espaço da medida: 0.001A~7A rms

Com parte externa do sensor da braçadeira do poder: 1A~3000A

Consumo de potência: ≦0.5VA/phase

Capacidade de sobrecarga: 10A continuamente, 100A /1s não continuamente

entrada da tensão de b.AC

Método de entrada: Tensão parcial da resistência interna: 4 canais

Entrada nominal: 100V~750V rms

Espaço da medida: 0.2V~900V rms

Consumo de potência: ≦0.1VA/phase

Capacidade de sobrecarga: 1000V rms continuamente, 6000V/1s não continuamente

Espaço da freqüência: 50/60 de Hz±15%

entrada de sinal de c.Remote

entrada de sinal remota 24VDC de 6 canais

GPS sincronizou o porto: TTL (código) de B, 485 (código de B)

2. Saída

saídas do alarme do relé do A. 4, 10A/250VAC/30VDC

b. Porto de comunicação: RS-485 (taxa de baud: 2400, 4800, 9600, 19200bps)

Ethernet do canal do C. 1: (Ethernet de 10M/100M)

d. USB

3. Ambiente

Temperatura da operação: - 20℃~+60℃

Temperatura de armazenamento: - 40℃~+85℃℃

Umidade da operação: 5%~95%RH

Altura do mar: até 2000m.

Classe da poluição: Classe II

Material do alojamento: Duralumin

Classe da proteção: IP51

4. Outros parâmetros

Fonte de alimentação auxiliar: 85-265VAC/DC

Freqüência de amostra: 20.48k (50Hz)

Definição da amostra: 19 dígitos

Tempo de detecção do evento: 48μs

Capacidade do armazenamento de dados: 32GB

Temp. fator de derivação:<10ppm>

Tensão de Withstand (entrada contra a saída): 3000V/1min (2mA)

Comsumption do poder: 15VA

5. Teste da compatibilidade electrónica e da segurança

EN61326-1 EN61000-4-2/3/4/5/12

IEC/EN61010-2001
