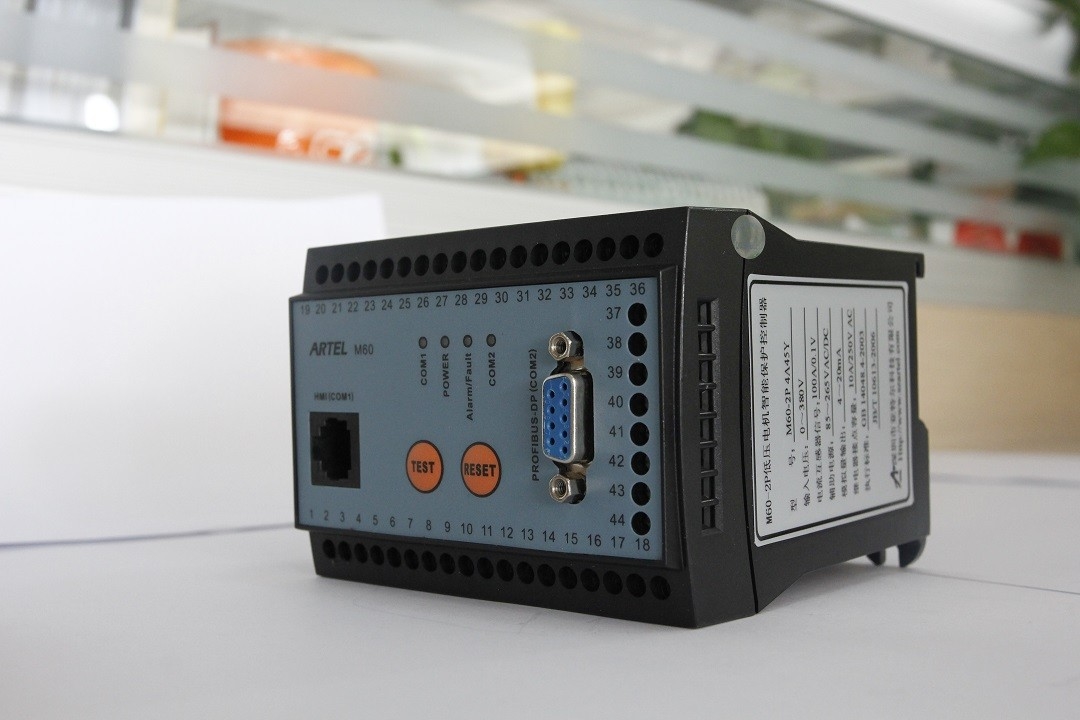

gravação programável dos canais do relé de proteção 11 do motor 380VAC
Perfil
O controlador da proteção M60 é projetado fornecer proteções e controles completos do motor assíncrono de baixa voltagem e do motor crescente da segurança avaliados abaixo de 800A, 50Hz, 380VAC. M60 mede os parâmetros elétricos dos motores, opera e controla os motores, e equipado com a função da gestão gravada de história e de uma comunicação remota.
Carteira dos produtos M60: M60-1S e M60-3S padrão, M60-2M popular e M60-2P integrado. Com infra-estrutura, a instalação, e funções diferentes, estes quatro tipos de controladores do protetor podem cumprir exigências diferentes dos clientes na área de baixa voltagem da proteção.
Características
Variedade de carteira do produto para serir as necessidades dos clientes
A função da gravação para gravar dados instantâneos antes e depois das falhas para a análise de falhas purpose
A proteção flexível funciona configuração para assegurar a produção segura e contínua
Inspeção automática do software e do hardware para aumentar a estabilidade e a confiança
Operação remota ou local em parâmetros instalação, em começo do motor, em parada, e em restauração
Detecção no estado do começo do motor automaticamente para evitar o mau funcionamento
Configurado com o grande painel do LCD do tamanho para a operação no local (opcional)
Especificação técnica de M60-2P
Entrada (M60-2P)
Corrente de entrada: 1A, 6.3A, 25A, 100A, 250A, 500A, 800A
Tensão de entrada: 380VAC/50Hz
Entrada de sinal digital remota: 11 canais (contato seco)
Saída (M60-2P)
RS-485 output: 2 canais
Saída análoga: 2 canais (4-20mA ou 0-5V)
Relé output: 6 canais (contato seco)
Capacidade de contato de relé da saída do controle: 10A/250VAC
Capacidade de contato de relé da saída do alarme: 5A/250VAC
Registro da medida (M60-2P)
Precisão: U, I, classe 0,5 de F
Precisão: cosΦ, P, classe 1 de Q
Precisão: Classe 2 do Ep
Tempo de funcionamento acumulado no registro (máximo): 65535 horas
Tamanho & peso: (M60-2P)
A instalação (M60-2P): trilho do ruído de 35mm, com os 4 parafusos M4 a apoiar
A instalação (CT): com os 4 parafusos M4 a apoiar
Tamanho dimensional (M60-2P): 82mmX100mmX106mm
Tamanho de funcionamento do painel: 76mmX61mmX28mm
Peso: 450g (que não inclui o CT)
Observação: O tamanho e o peso do CT são decididos pela corrente de entrada.
Função do reinício após a flutuação da tensão (M60-2P)
Flutuação da tensão reservando o tempo: 0.1-25.5S
Tempo de atraso do reinício: 0.1-25.5S
Etapa do ajuste do tempo: 0.1S
Espaço da instalação da mais baixa tensão: 80%-89%Ue
Ambiente:
Fonte de alimentação auxiliar: 85~265VAC/DC
Consumo de potência total: <8VA (M60-2P)
Temperatura da operação: -20℃ ~ +60℃
Temperatura de armazenamento: -40℃ ~ +85℃
Umidade da operação: <90%RH
Umidade do armazenamento: <95%RH
Função da proteção:
|
Função |
Estado |
Artigo |
Índice |
M60-1S |
M60-2S |
M60-2M |
M60-2P |
|
Fora do tempo estipulado começo proteção |
Programável |
Tempo startup reservado |
0-80s |
Sim |
Sim |
Sim |
Sim |
|
Método da proteção |
2 |
||||||
|
Procurar um caminho mais curto proteção |
Programável |
Escala do ajuste da falha |
4-12le |
Sim |
Sim |
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-0.5s |
||||||
|
Método da proteção |
0, 2 |
||||||
|
Rotor fechado proteção |
Programável |
Escala do ajuste da falha |
200-950%le |
Sim |
Sim |
Sim |
Sim |
|
Escala de advertência do ajuste |
150-255%le |
||||||
|
Tempo de atraso da execução |
0.1-25.5s |
||||||
|
Método da proteção |
0, 1, 2, 4 |
||||||
|
Underload proteção |
Programável |
Escala do ajuste |
20-95%le |
Sim |
Sim |
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-60s |
||||||
|
Método da proteção |
0, 1, 2, 3 |
||||||
|
Sobrecarga proteção |
Programável |
Escala do ajuste |
105-150%le |
Sim |
Sim |
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-250s |
||||||
|
Método da proteção |
0, 1, 2, 3, 4 |
||||||
|
Thermal perto sobrecarga |
Obrigação |
Escala do ajuste |
1-105%θb |
Sim |
Sim |
Sim |
Sim |
|
Método da proteção |
4 |
||||||
|
proteção do tempo do tE (Motor aumentado de Safty) |
Programável |
tempo do tE |
1.0-15s |
Sim |
Sim |
Sim |
Sim |
|
Método da proteção |
4 |
||||||
|
Proteção do desequilíbrio (falha da fase) |
Programável |
Escala do ajuste |
10%-60% |
Sim |
Sim |
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-30s |
||||||
|
Método da proteção |
0, 2, 4 |
||||||
|
Sobre o poder proteção |
Programável |
Escala do ajuste |
101-120%Pe |
|
|
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-200s |
||||||
|
Método da proteção |
0, 1, 2, 3 |
||||||
|
Sob o poder proteção |
Programável |
Escala do ajuste |
30-80%Pe |
|
|
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-200s |
||||||
|
Método da proteção |
0, 1, 2, 3 |
||||||
|
Sobre o poder proteção do fator |
Programável |
Escala do ajuste |
0.01-1.00 |
|
|
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-25.5s |
||||||
|
Método da proteção |
0, 1, 2, 3 |
||||||
|
Sob o poder proteção do fator |
Programável |
Escala do ajuste |
0.01-1.00 |
|
|
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-25.5s |
||||||
|
Método da proteção |
0, 1, 2, 3 |
||||||
|
Reversão da fase proteção |
Porgrammable |
Tempo de atraso da execução |
0.1-25.5s |
|
|
Sim |
Sim |
|
Método da proteção |
0, 2 |
||||||
|
Sob a tensão proteção |
Programável |
Escala do ajuste |
45-95%Ue |
|
|
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-200s |
||||||
|
Método da proteção |
0, 1, 2, 3 |
||||||
|
Sobre a tensão proteção |
Programável |
Escala do ajuste |
101-120%Ue |
|
|
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-200s |
||||||
|
Método da proteção |
0, 1, 2, 3 |
||||||
|
Corrente do escapamento proteção |
Programável |
Escala do ajuste |
10-500mA |
|
|
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-5s |
||||||
|
Método da proteção |
0, 1, 2 |
||||||
|
Superaquecimento proteção |
Programável |
Tempo de atraso da execução |
0.5s |
|
|
|
Sim |
|
Método da proteção |
0, 2 |
||||||
|
Bloqueio proteção |
Programável |
Tempo de atraso da execução |
0.1-60s |
Sim |
Sim |
Sim |
Sim |
|
Método da proteção |
2 |
||||||
|
Conexão a protction à terra |
Programável |
Escala do ajuste |
10-100%Ie |
Sim |
Sim |
Sim |
Sim |
|
Tempo de atraso da execução |
0.1-5s |
||||||
|
Método da proteção |
0, 2 |
|
|
M60-1S |
M60-3S |
M60-2M |
M60-2P |
|
Função de controle |
||||
|
Dirija o começo |
|
|
|
|
|
Invertendo o começo |
|
|
|
|
|
Y-△Start |
|
|
|
|
|
Começo da mais baixa tensão |
|
|
|
|
|
Motores do reinício causados pela flutuação da tensão |
|
|
|
|
|
Saída da falha da emergência |
|
|
|
|
|
Comando local/remoto do começo, parada |
|
|
|
|
|
Função da medida |
||||
|
Corrente de funcionamento |
|
|
|
|
|
Relação atual desequilibrada |
|
|
|
|
|
Tensão, freqüência, poder, fator de poder, corrente do escapamento |
|
|
 |
|
|
Não de execuções do contato |
|
|
|
|
|
Estado dos contatos |
|
|
|
|
|
Função gravada |
||||
|
Registros o mais tarde 10 do começo/parada |
|
|
Pulso de disparo |
Pulso de disparo |
|
O mais tarde registro de 10 alarmes |
Nenhum pulso de disparo |
Nenhum pulso de disparo |
Pulso de disparo |
Pulso de disparo |
|
O mais tarde registro de 10 viagens |
Nenhum pulso de disparo |
Nenhum pulso de disparo |
Pulso de disparo |
Pulso de disparo |
|
O mais tarde reinício 10 gravado causado pela flutuação da tensão |
|
|
Pulso de disparo |
Pulso de disparo |
|
Registros máximos e mínimos dos parâmetros na execução da proteção |
|
|
|
|
|
Tempo de funcionamento acumulado do motor |
|
|
|
|
|
Função de uma comunicação |
||||
|
COM RS-485. Porto |
|
|
|
|
|
Protocolo de Modbus |
|
|
|
|
|
Protocolo de Profibus |
|
|
|
|
Observação:
M60-3S executa a mesma função que M60-1S, salvo que M60-3S têm o acessório CT, M60-1S tem o exterior
CT com entrada 5A.
