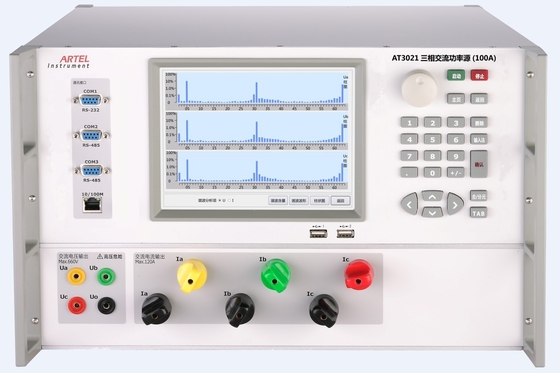

Verificador portátil 100A do medidor de poder para o corporaçõ da rede eléctrica

Verificador portátil 100A do medidor de poder para o corporaçõ da rede eléctrica

Perfil:

AT3021 é apropriado para os departamentos da medida da instituição de pesquisa, corporaçõ da rede eléctrica e

estrada de ferro, a instituição nacional da medida a todos os níveis, e o teste, a produção e a inspeção do medidor

fabricante.

Função principal:

1. Usado para vários testes do medidor análogo e digital da tensão AC E do medidor atual,
2. Escolha/medidor de poder ativo e reactivo trifásico,
3. Medidor do ângulo de fase,
4. Escolha/medidor trifásico do fator de poder,
5. medidor frequeny,
6. e síncrono-medidor,
7. Escolha/medidor de poder ativo e reactivo trifásico;
8. Output òs harmónicos de ~63rd;

Características principais:

• O projeto modular, capacidade antiparasitária forte, AT3021 pode ser usado para o teste da interferência da estática
• eletricidade, compatibilidade electrónica e assim por diante.
• Estabilidade alta, baixa distorção de forma de onda;
• 8" tela de toque da cor, conectam amigável, fácil de operar.
• Equipado com a relação de RS232, de Ethernet, e de WiFi, AT3021 pode uma ou outra operação autônoma do apoio,
• Controle do PC ou controle terminal sem fio acessível.
• Comunique-se com o medidor testado com RS485;
• Personalize a Auto-calibração e o sistema de inspecção de medidores;
• A autoprotecção, alarmando e indicando o lugar da sobrecarga para o equipamento output a sobrecarga, tensão procura um caminho mais curto, aberto-circuito atual;
• Remotamente actualizando em linha, consiga facilmente a actualização de software;
• Apoie a calibragem pelo userself.

Datilografe

Fonte da alimentação CA da 3-fase de AT3021C (100A), classe 0,05

Fonte da alimentação CA da 3-fase de AT3021B (100A), classe 0,1

Especificação técnica

Saída da tensão AC

Escala: 100V, 220V, 380V;

Escala de ajuste: (0~120) %RG; RG refere a escala, similarmente daqui por diante;

Ajuste a definição: 0.01%RG, 0.1%RG, 1%RG, ou 10% RG;

Estabilidade: 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1)

Distorção: ≤0.1% (carga não capacitiva);

Carga da saída máxima: 25V /phase (carga de resistência);

Precisão da medida: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Saída atual da C.A.:

Escala: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Ajustando a escala: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Ajustando a definição: 0.01%RG, 0.1%RG, 1%RG, ou 10% RG;

Estabilidade: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Distorção: ≤0.2% (carga não capacitiva);

Carga da saída máxima: 120VA (escala 120A)

Precisão da medida: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Saídas de potência

Estabilidade das saídas de potência: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Precisão da medida poder ativo/reactivo: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Saída da fase

Saída que ajusta a escala: 0°~360°;

Saída que ajusta a definição: 10°, 1°, 0.1°, ou 0.01°;

Definição: 0.01°;

Precisão da medida: 0.05°.

Fator de poder output:

Ajustando a escala: -1 ~ 0 ~ +1;

Definição de medição: 0,0001;

Precisão da medida: 0,0005

Saída da freqüência

Ajustando a escala: 40Hz ~70Hz;

Saída que ajusta a definição: 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz;

Definição: 0.001Hz;

Precisão: 0,001 hertz.

Ajuste do harmónico

Ordem do harmónico: ò ~63rd

Amplitude do harmónico: 0~40%

Ângulo do harmónico: 0°~359.99°

Erro ajustado do harmónico: 2nd~31st: ≤±0.1%, 32nd~63rd: ≤±0.2%;

Medida do erro da energia:

Limite básico do erro da energia ativa:

±0.05%RD (tensão 15V~660V, 0.02A~120A atual, PF≥0.5);

±0.1%RD (tensão 15V~660V, 0.01A~0.02A atual, PF=1);

Limite básico do erro da energia reactiva:

±0.1%RD (tensão 15V~660V, 0.02A~120A atual, PF≥0.5);

±0.2%RD (tensão 15V~660V, 0.01A~0.02A atual, PF=1);

Outros parâmetros:

Fonte de alimentação: 90-265VAC/DC

Freqüência do poder: 50Hz~60Hz

Consumo de potência: 50VA~1000VA

Condição do ambiente: 20℃~30℃, umidade: RH≤85%

Ambiente do armazenamento: -20℃~50℃

Tamanho: 600mm (L)× 440mm (W)× 176mm (H)

Peso: 35kg
