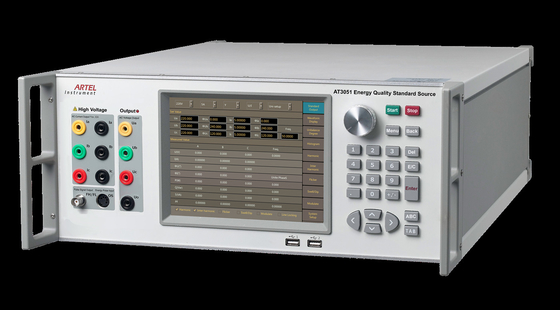

Análise de alta tensão da qualidade do poder da fonte padrão de equipamento de teste do medidor

Análise de alta tensão da qualidade do poder da fonte padrão de equipamento de teste do medidor

Perfil

AT3051 é apropriado para o departamento da medida da instituição de pesquisa, corporaçõ da rede eléctrica,

estrada de ferro, grande empresa industrial e da mineração e a instituição nacional da medida a todos os níveis.

Função principal

Ofereça o seno do nível da fonte padrão ou de vários sinais da distorção;

Apoie a calibragem qualitativa e quantitativa de vários analisadores da qualidade do poder, monitor de tensão,

flickermeter, registrador da qualidade do poder.

Output òs harmónicos de ~63rd.

Características principais

a tela de toque de uma cor de 8 polegadas, conecta amigável, fácil de operar.

Adopt avançou tecnologia de processo de dados de DSP, pode sintetizar várias formas de onda irregulares, como

harmónicos, inter-harmónicos, cintilação, inchamentos, mergulhos, etc.;

Equipado com a relação de RS232, de Ethernet, e de WiFi, AT3051 pode uma ou outra operação autônoma do apoio,

Controle do PC ou controle terminal sem fio acessível;

Comunique-se com o medidor testado com RS-232/485 e Ethernet;

Calcule automaticamente o erro do medidor e do transdutor, e os dados relacionados podem ser transferidos completamente

U-disco;

A autoprotecção, alarmando e indicando o lugar da sobrecarga para o equipamento output a sobrecarga, tensão procura um caminho mais curto, aberto-circuito atual;

Automaticamente detecte, diagnostique e alarme para a falha;

Remotamente actualizando em linha, consiga facilmente a actualização do software;

Apoie a calibragem pelo userself.

Especificação técnica

Saída da tensão AC

Escala: 50V, 100V, 220V;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Grau do ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para a opção;

Estabilidade: 0.01%/2min;

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: 25VA cada fase;

Precisão: 0.05%RG;

Saída atual da C.A.

Escala: 1A, 2A, 5A, 10A;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, ou 10%RG;

Estabilidade: 0.01%/2min;

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: 25VA cada fase

Precisão da medida: 0.05%RG;

Saídas de potência

Estabilidade das saídas de potência: 0.01%/2min;

Precisão do poder ativo e da medida de poder reactivo: 0.05%RG;

Saída do ângulo de fase

Escala de ajuste da saída: 0°~360°;

Definição do ajuste da saída: 10°, 1°, 0.1°, ou 0.01°.

Definição: 0.01°;

Precisão: 0.05°.

Saída do fator de poder

Escala de ajuste: -1,0000 ~ 0,0000 ~ +1,0000;

Definição da medida: 0,0001;

Precisão: 0,0005;

Saída da freqüência fundamental

Escala de ajuste: 40Hz ~70Hz;

Definição do ajuste da saída: 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz.

Definição mínima: 0.001Hz;

Precisão: 0,002 hertz.

Tensão trifásica/simetria atual e simetria do ângulo de fase

Tensão/simetria atual: ≤0.1%;

Simetria da fase: 0.05°;

Ajuste do harmónico

Ordem do harmónico: ò ~63rd;

Índice do harmónico: 0~40%;

Ângulo de fase do harmónico: 0°~359.99°;

Definição da instalação da fase do harmónico: 0.01°;

Precisão da tensão do harmónico: quando Uh≥1%Un, 2% Uh; quando Uh<1>

Precisão atual do harmónico: quando Uh≥1%Un, 2% Uh; quando Uh<1>

ajuste dos Inter-harmónicos

Escala de freqüência: 16Hz~9kHz;

Precisão da freqüência: 0,05%;

definição da instalação da freqüência dos Inter-harmónicos: 0.1Hz;

índice dos Inter-harmónicos: 0~30%;

precisão da amplitude dos Inter-harmónicos: 5%;

Valor da cintilação da saída (Pst)

Escala da instalação: Setup o ±30% (60% ΔV/V) da tensão ou da corrente dentro da escala;

Precisão da indicação de Pst (220V~240V ou 115V~125V): 1%;

Forma de onda: onda quadrada, onda retangular ou onda de seno;

Relação do dever (quando a onda for retangular): 0,01 % ~ 99,99 %;

Escala de freqüência da modulação: 0.0008Hz ~ 40Hz;

Inchamento/mergulho

Atraso da entrada de disparador (atraso do começo): 0~60s;

Duração do inchamento/mergulho (continue): 1ms~60s;

Mergulhos máximos da amplitude (mudanças repentinas a): 0%;

Inchamentos máximos da amplitude (mudanças repentinas a): 140%;

Período de rampa na rampa para fora: 0.1ms ~30s;

Atraso da saída do disparador: 0~60s;

Medida do erro da energia

Precisão ativa da energia: 0.05%RD (PF≥0.5);

Precisão reactiva da energia: 0.1%RD (PF≥0.5);

Parâmetros gerais

Fonte de alimentação: 90~265VAC, 110VDC~370VDC

Freqüência: 50Hz~60Hz

Consumo: 50VA~1000VA

Condição do ambiente: 20℃~30℃, parente humidity≤85%

Ambiente do armazenamento: -20℃~50℃

Tamanho: 600mm (L) × 440mm (W) × 176mm (h)

Peso: 28Kg
