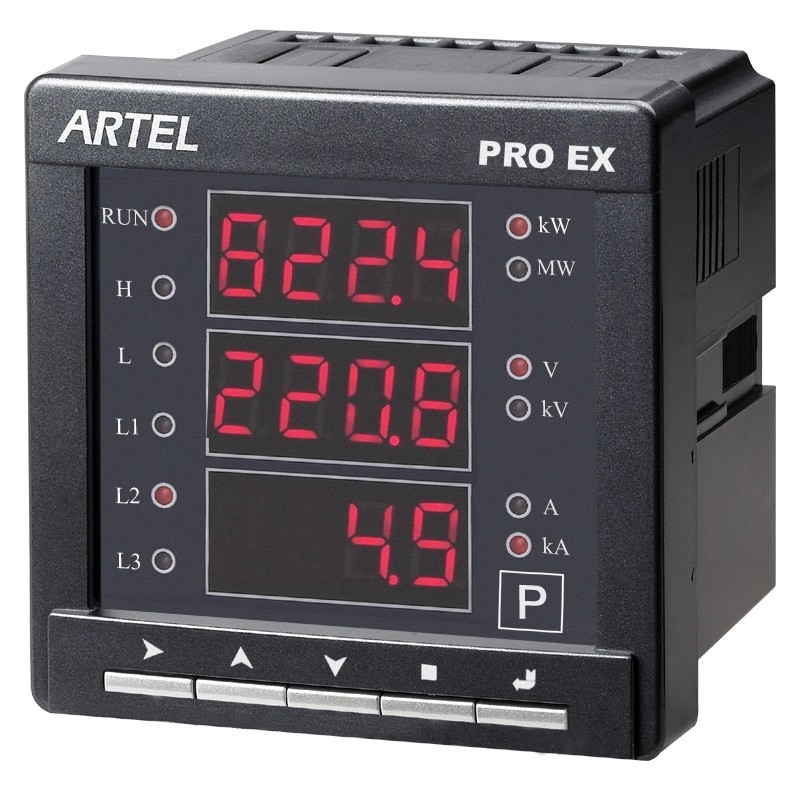

O PRO medidor de painel digital EX é um instrumento inteligente que integre com projeto modular da indicação digital, saída análoga, RS485, sobre o registro do alarme do limite e a saída do relé. O instrumento cumpre o padrão de GB/T13978-2008, de GB/T 13850-1998, o padrão GB/T 17626.5-2008, IEC1010 e EN61010.

2. Dados técnicos

Conexão: 3P3W, 3P4W

Tensão de entrada: 57.7~600VAC

Corrente de entrada: 0~5A

Espaço da pinta: 0.1~6500

Espaço do CT: 0.1~6500

Escala da exposição: 0-9999MW

3. Diagrama de fiação

Fig.6 PRO P53/Q53/S52 EX 3P4W

Nota: Quando é 3P3W, a linha N não pode ser conectada. Terminal 7# (N) é curto circuitado com terminal 9#

(L2) e

A corrente da fase de B (I2) pode ser conectada ou não.

4. Outros parâmetros:

Temperatura da operação: -10℃~55℃

Umidade da operação: ≤ 95% (não-condensação)

Temperatura de armazenamento: -40℃~85℃;

Umidade do armazenamento: ≤ 95%

Tamanho dimensional: EX53: 96*96*76mm

A instalação: Montagem de painel.

Tamanho da instalação EX53: 91*91mm
